Tester les performances d'un transmetteur de pression est un processus critique qui garantit la précision et la fiabilité de ces appareils dans diverses applications industrielles. En tant que fournisseur de transmetteurs de pression, nous comprenons l'importance de fournir des produits de haute qualité et de guider nos clients sur la manière de les tester efficacement. Dans ce blog, nous explorerons les étapes et méthodes clés pour tester les performances d'un transmetteur de pression.
Comprendre les transmetteurs de pression
Avant de plonger dans le processus de test, il est essentiel de comprendre ce qu’est un transmetteur de pression. Un transmetteur de pression est un appareil qui convertit la pression en un signal électrique, généralement une boucle de courant de 4 à 20 mA ou un signal numérique. Ces appareils sont largement utilisés dans des industries telles que le pétrole et le gaz, la chimie, la pharmacie et le traitement de l'eau pour surveiller et contrôler la pression dans les pipelines, les navires et autres équipements.

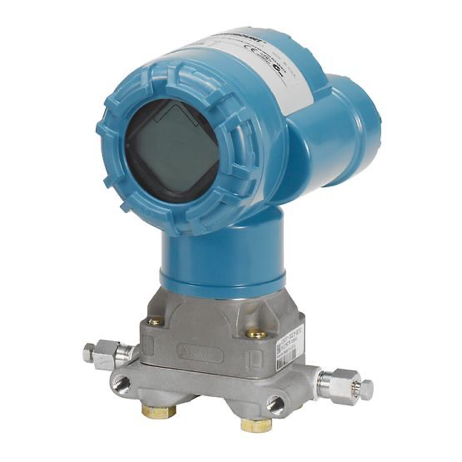

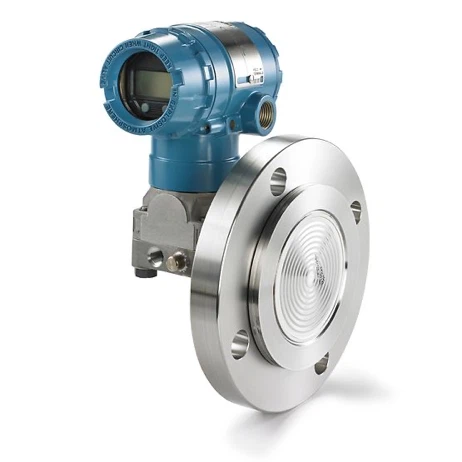

Il existe différents types de transmetteurs de pression disponibles sur le marché, notamment les transmetteurs de pression relative, les transmetteurs de pression absolue et les transmetteurs de pression différentielle. Chaque type a ses propres exigences d’application et de performances. Par exemple, leTransmetteur de pression 2051Cest un transmetteur de pression manométrique populaire connu pour sa précision et sa durabilité, tandis que leTransmetteur de pression Rosemount 4600offre une mesure de pression différentielle haute performance.
Conditions préalables aux tests
Avant de commencer le processus de test, plusieurs conditions préalables doivent être remplies. Tout d’abord, vous devez disposer du bon équipement de test. Cela comprend généralement une source de pression, qui peut être une pompe manuelle, un générateur de pression pneumatique ou hydraulique et un manomètre de précision ou un calibrateur. La source de pression doit être capable de générer une pression stable et précise dans la plage du transmetteur testé.
Deuxièmement, vous devez disposer d’un environnement de test propre et stable. Évitez les tests dans des zones soumises à de fortes vibrations, à des interférences électromagnétiques ou à des températures extrêmes, car ces facteurs peuvent affecter la précision des résultats des tests.
Processus de test étape par étape
1. Inspection visuelle
La première étape du test d’un transmetteur de pression est une inspection visuelle. Vérifiez l'état physique de l'émetteur pour déceler tout signe de dommage, tel que des fissures, des bosses ou des connexions desserrées. Inspectez les connexions électriques pour vous assurer qu’elles sont propres et correctement serrées. Assurez-vous que le diaphragme du transmetteur (le cas échéant) n'est pas endommagé ou contaminé.
2. Étalonnage du zéro et de la portée
L'étalonnage du zéro et de l'échelle sont des étapes fondamentales dans le test d'un transmetteur de pression. L'étalonnage du zéro est le processus d'ajustement de la sortie du transmetteur pour lire zéro lorsqu'aucune pression n'est appliquée. L'étalonnage de la portée, en revanche, implique d'ajuster la sortie à la valeur supérieure de la plage lorsque la pression maximale dans la plage du transmetteur est appliquée.
Pour effectuer un étalonnage du zéro, connectez la source de pression au transmetteur et appliquez une pression zéro. Ensuite, utilisez l'outil d'étalonnage fourni avec le transmetteur pour ajuster le signal de sortie à la valeur zéro (généralement 4 mA pour une sortie 4 - 20 mA).
Pour l'étalonnage de l'échelle, appliquez la pression maximale dans la plage du transmetteur à l'entrée du transmetteur. Utilisez l'outil d'étalonnage pour ajuster le signal de sortie à la valeur de plage supérieure (généralement 20 mA pour une sortie 4 - 20 mA). Répétez ces étapes plusieurs fois pour garantir la précision de l'étalonnage.
3. Test de linéarité
Les tests de linéarité sont utilisés pour vérifier que la sortie du transmetteur de pression varie linéairement avec la pression appliquée. Pour effectuer un test de linéarité, augmentez progressivement la pression de zéro à la valeur maximale par incréments équidistants. À chaque incrément, enregistrez la pression appliquée et le signal de sortie correspondant du transmetteur.
Tracez les données enregistrées sur un graphique avec la pression appliquée sur l'axe des x et le signal de sortie sur l'axe des y. Une relation linéaire doit être observée entre les deux variables. Tout écart significatif par rapport à une ligne droite indique un problème de non-linéarité avec le transmetteur.
4. Test d'hystérésis
L'hystérésis est la différence de sortie du transmetteur pour la même pression appliquée selon que la pression augmente ou diminue. Pour tester l'hystérésis, commencez par augmenter la pression de zéro à la valeur maximale par étapes et enregistrez la sortie à chaque étape. Ensuite, réduisez la pression de la valeur maximale à zéro en suivant les mêmes étapes et enregistrez à nouveau la sortie.
Comparez les valeurs de sortie pour les mêmes points de pression pendant les cycles de pression croissante et décroissante. La différence maximale entre ces valeurs est l'hystérésis du transmetteur. Un transmetteur de pression de bonne qualité doit avoir une faible valeur d'hystérésis.
5. Tests de répétabilité
Les tests de répétabilité sont utilisés pour déterminer le degré de cohérence de la sortie du transmetteur lorsque la même pression est appliquée plusieurs fois. Appliquez une pression spécifique sur le transmetteur et enregistrez le signal de sortie. Répétez ce processus au moins trois fois. Calculez la variation des signaux de sortie. Une faible variation indique une bonne répétabilité.
Évaluation des performances
Après avoir effectué les tests mentionnés ci-dessus, vous devez évaluer les performances du transmetteur de pression sur la base des résultats des tests. Comparez les résultats des tests avec les spécifications du fabricant du transmetteur. Si les résultats se situent dans les limites de tolérance spécifiées, le transmetteur est considéré comme fonctionnant de manière satisfaisante. Sinon, l'émetteur devra peut-être être réglé, réparé ou remplacé.
Dépannage des problèmes courants
Pendant le processus de test, vous pouvez rencontrer des problèmes courants. Par exemple, si le signal de sortie du transmetteur ne change pas avec la pression appliquée, cela peut être dû à un port de pression bloqué, à une membrane endommagée ou à une connexion électrique défectueuse. Si le signal de sortie est instable, cela peut être dû à des interférences électromagnétiques, à une connexion lâche ou à un problème avec l'électronique de l'émetteur.
En suivant attentivement le processus de test et les étapes de dépannage, vous pouvez identifier et résoudre ces problèmes efficacement.
Le rôle des fabricants réputés
Lors de la sélection d'un transmetteur de pression, il est crucial de choisir un produit provenant d'un fabricant réputé. Par exemple, leTransmetteur de pression relative Rosemount 3051C | Surveillance robuste des processus | Émersonest un produit bien connu d'une marque de confiance. Les fabricants réputés fournissent souvent une documentation détaillée sur leurs produits, comprenant des procédures d'étalonnage et des spécifications de performances, ce qui peut grandement faciliter le processus de test.
Conclusion
Tester les performances d'un transmetteur de pression est une tâche complexe mais essentielle pour garantir sa précision et sa fiabilité dans les applications industrielles. En suivant les étapes décrites dans ce blog, vous pouvez tester efficacement vos transmetteurs de pression et maintenir leurs performances optimales.
